Intellijel QX Expander

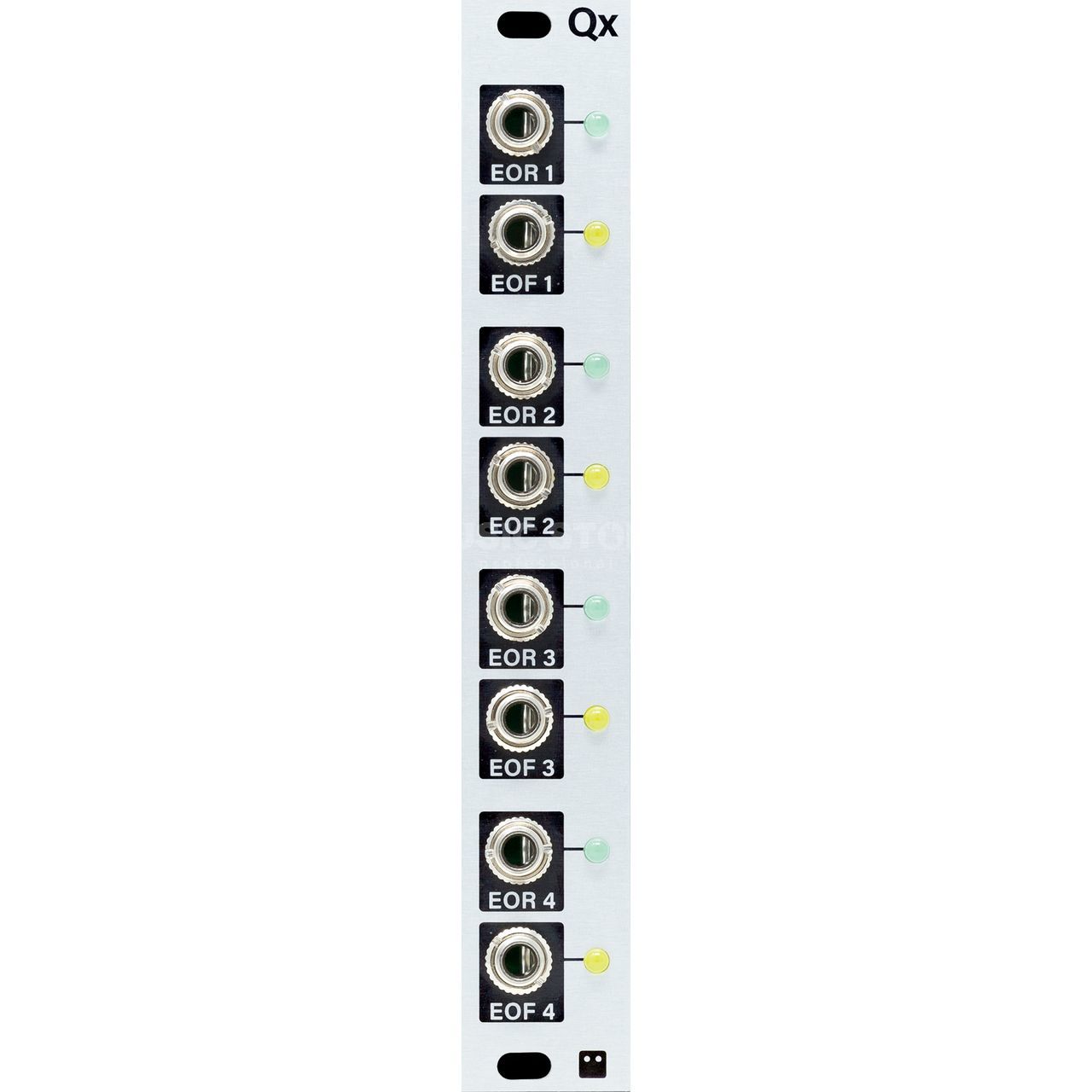

Das Intellijel Qx ist ein 4HP breites Expander-Modul für das Quadrax und erweitert jeden der vier Kanäle um je zwei zusätzliche Gate-Ausgänge: End-of-Rise (EOR) und End-of-Fall (EOF). Diese Ausgänge ermöglichen das präzise Triggern externer Module in Abhängigkeit von den Phasen der Hüllkurven oder LFOs und machen komplexe Modulationen im Eurorack-System noch flexibler.

Features

• End-of-Rise / End-of-Fall (EOR/EOF)
  Jeder Quadrax-Kanal erhält zwei dedizierte Gate-Ausgänge, die das Ende der Anstiegs- bzw. Abfallphase anzeigen.
• Modusabhängige Logik
  Die Funktion der EOR- und EOF-Ausgänge passt sich dem jeweiligen Betriebsmodus (z. B. AD, AHR, LFO, Burst, Cycle) an.
• Kompakte 4HP Bauform
  Platzsparend konstruiert und ideal für modulare Setups mit begrenztem Platzangebot.
• Stromsparend
  Minimale Stromaufnahme – kein zusätzlicher Stromanschluss notwendig, Versorgung erfolgt direkt über das Flachbandkabel zum Quadrax.
• Einfache Integration
  Wird per Flachbandkabel direkt mit Quadrax verbunden und ist sofort einsatzbereit.

Das Qx-Modul erweitert die Ausdrucksmöglichkeiten des Quadrax erheblich, indem es zusätzliche Gate-Punkte auf Basis der Hüllkurvenverläufe zur Verfügung stellt. Dadurch lassen sich z. B. Sequenzen, Trigger für andere Hüllkurven, Effekte oder modulare Schaltvorgänge zeitlich exakt auf die Ereignisse im Quadrax abstimmen.

Die Gate-Ausgänge EOR (End of Rise) und EOF (End of Fall) arbeiten kontextsensitiv:

• AD/AHR: EOR feuert am Ende der Anstiegsphase, EOF nach der Abfallphase.
• Cycle: EOR und EOF signalisieren die Halbzyklen der Schleife.
• Burst: EOR pulst mit jedem Impuls, EOF signalisiert das Ende des Burst.
• LFO: EOR/EOF entsprechen dem Null- bzw. Wendepunkt der Schwingung.

Diese Funktionen erlauben es Dir, komplexe und interaktive Signalverläufe aufzubauen, bei denen einzelne Module sich gegenseitig beeinflussen – für dynamische und musikalisch interessante Modular-Patches.

Technische Spezifikationen

• Breite: 4 HP
• Tiefe: 22 mm
• Stromverbrauch: +12 V: 8 mA, -12 V: 0 mA
• Ausgänge: 8 Gate-Ausgänge (EOR1–4, EOF1–4)
• Verbindung: Internes Flachbandkabel zum Quadrax-Modul
• Kompatibilität: Nur in Verbindung mit Intellijel Quadrax verwendbar
